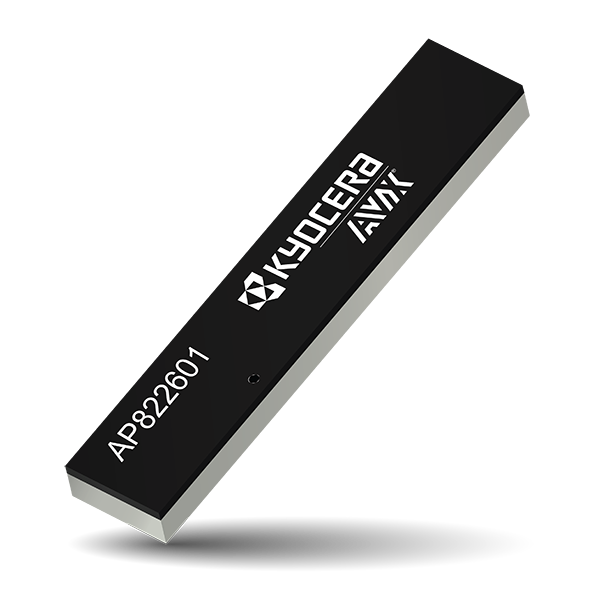

AP822601 – Automotive Universal Broadband FR4 Embedded LTE / LPWA Antenna

Antenna Type:Internal (On Board)
Technology:Cellular / 2G / 3G / 4G / LTE / LTE-M / NB-IoT / 5G / Sub-6 GHz
Band:LTE B1 / B2 / B3 / B4 / B5/ B6 / B7 / B8 / B9 / B10 / B12 / B13 / B14 / B17 / B18 / B19 / B20 / B23 / B24 / B25 / B26 / B27 / B28 / B29 / B30 / B32 / B33 / B34 / B35 / B36 / B37 / B38 / B39 / B40 / B41 / NR78 / B85
Frequency:698-960 MHz / 1710-2700 MHz / 3300-3800 MHz
Peak Gain:Various Depending on Frequency – Refer to Datasheet
Efficiency:Various Depending on Frequency – Refer to Datasheet
Size (mm):49.6 x 8.0 x 3.3
Weight (grams):2.63
Mounting:SMT
Antenna P/N:AP822601
SKU: AP822601 Category:

Description

KYOCERA AVX A-Series automotive antennas deliver on the key needs of device designers for higher functionality.

KYOCERA AVX has completed rigorous testing to qualify the A-series antennas for automotive applications. Although the AEC-Q200 standard does not include antenna products, all testing has been done following applicable AEC-Q200 requirements and procedures as closely as possible. Customers must provide additional quality requirements, if any, to drive additional compliance testing.
